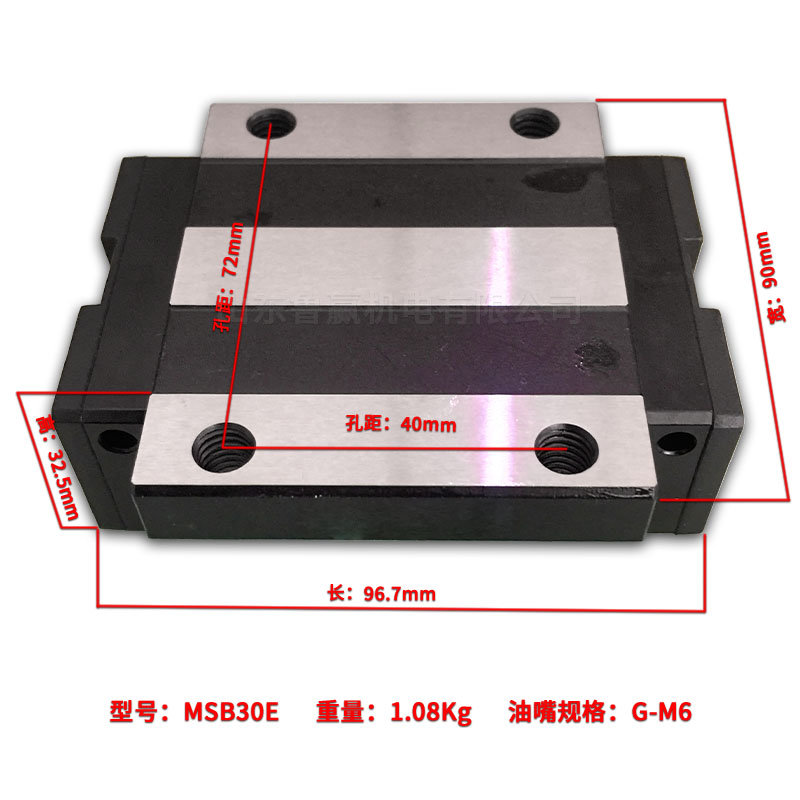

MSB30ESSFCN

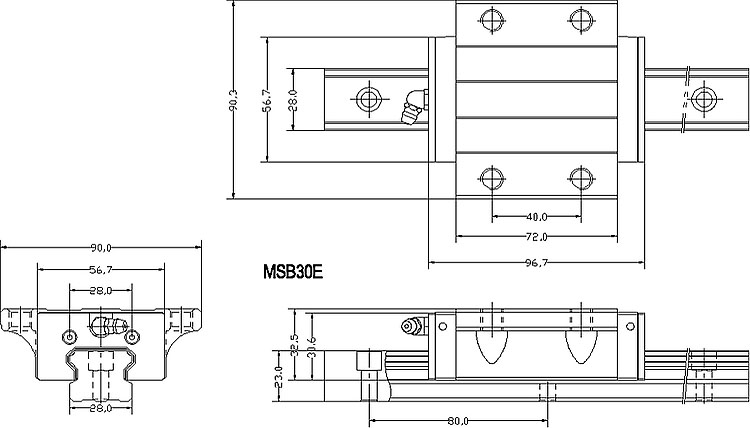

    示意图  单位:mm 参数 数据详情




高度H 42
宽度W 90
长度L 96.7
W2 31
H2 9.5
B 72
C 40
S × l M10×10
L1 72
T 7
T1 10
N 8
G 12
K 6.3
d1 3.3
油嘴规格 G-M6
宽度W1 28
高度H1 23
节距P 80
E std. 20
D × h × d 11×9×7
动负荷CkN 32.9
静负荷CokN 53.1
容许静力矩
MPkN-m 单*
0.60
容许静力矩
MPkN-m 双*
3.15
容许静力矩
MYkN-m 单*
0.60
容许静力矩
MYkN-m 双*
3.15
容许静力矩
MRkN-m
0.74
滑块重量kg 1.08
导轨重量kg/m 4.4
产品用途

机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴

铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人

各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台
