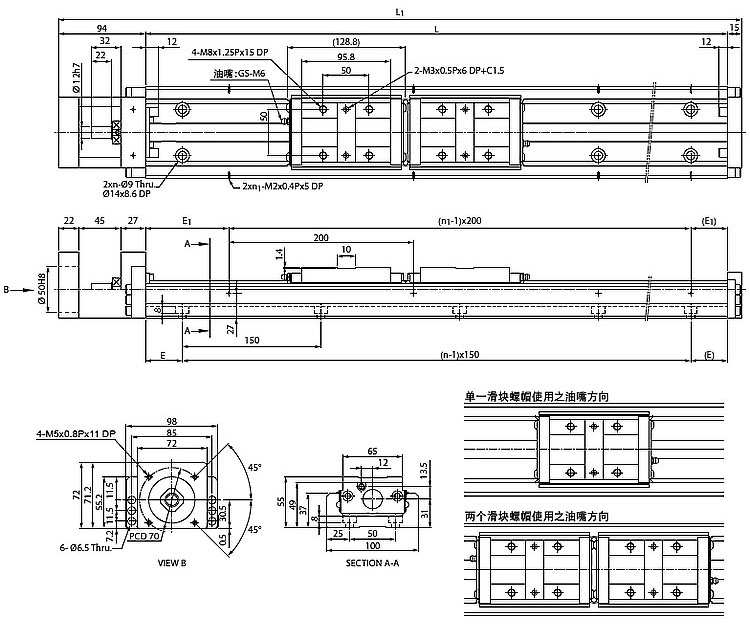

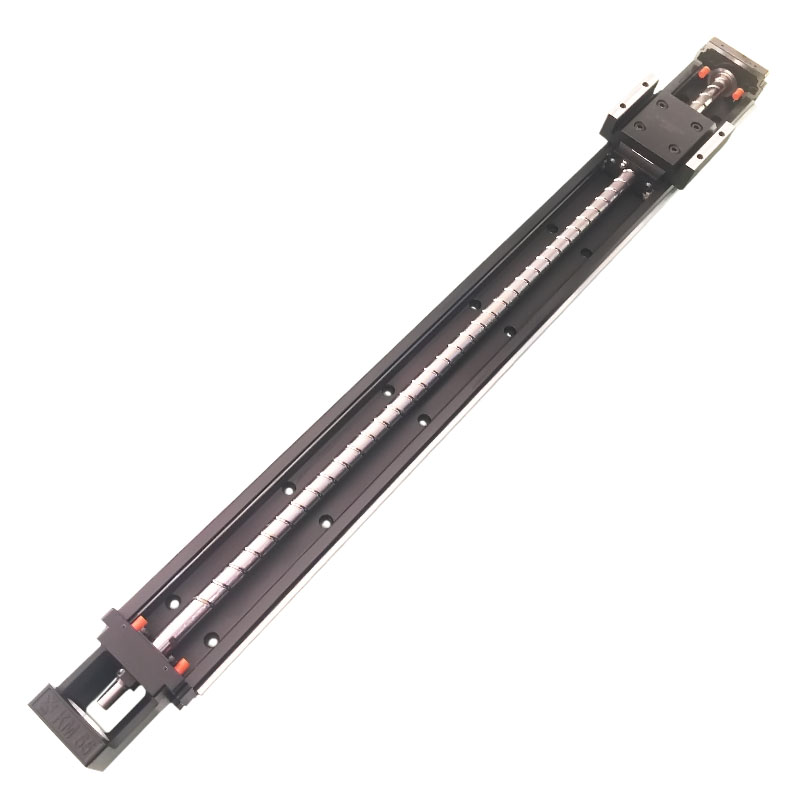

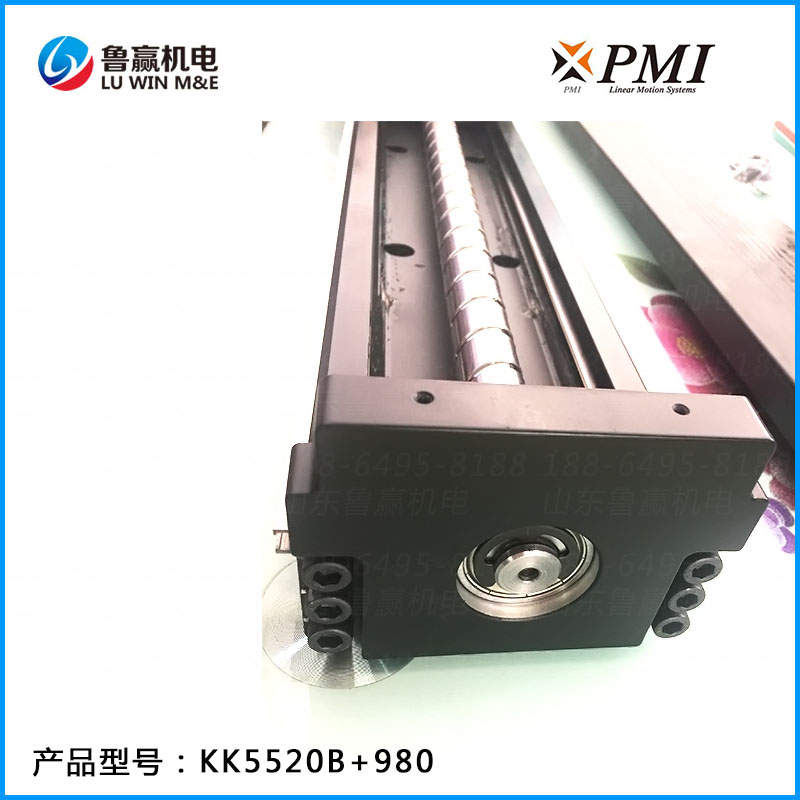

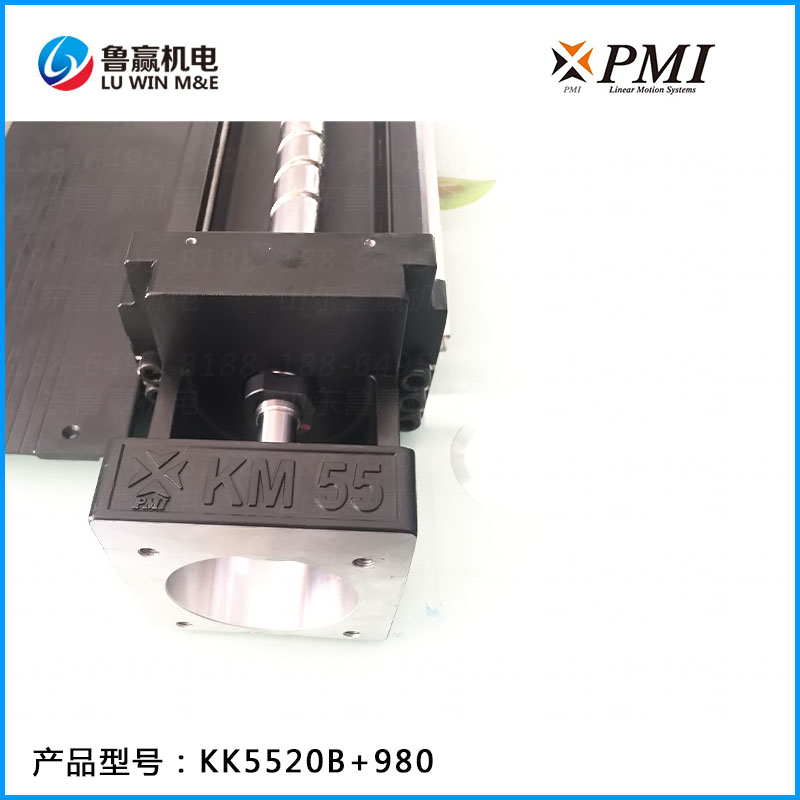

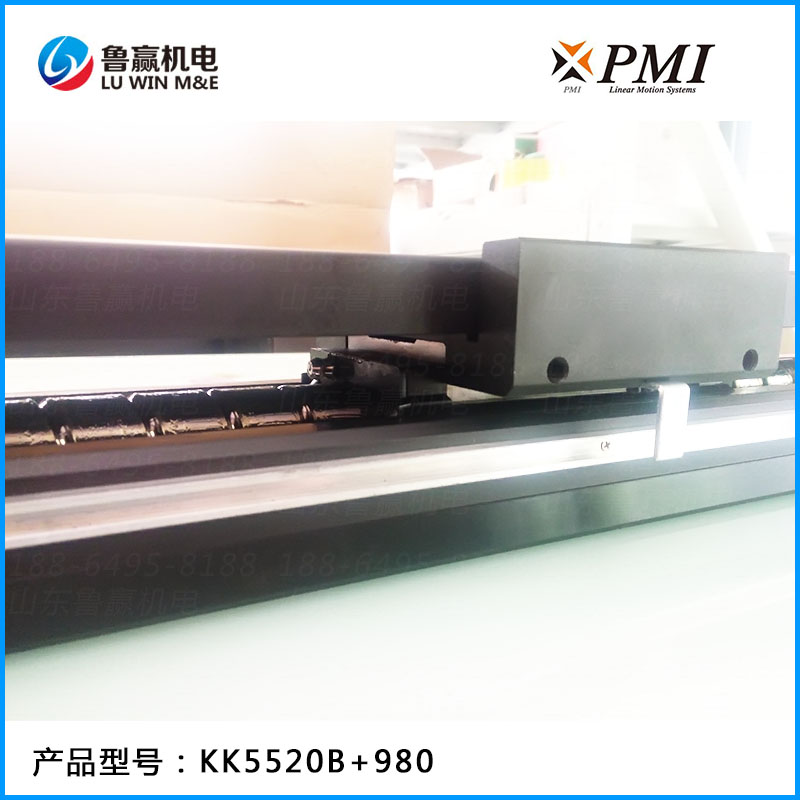

KM55标准型(A、B型) 尺寸表
| 轨道长度L
|
总长度L1
|
最大行程范围
|
E
|
n
|
E1
|
n1
|
F
|
总重量 (kg)
|
| A型
|
B型
|
A型
|
B型
|
| 980
|
1089
|
828
|
699
|
40
|
7
|
90
|
5
|
-
|
19.90
|
21.62
|
| 1080
|
1189
|
928
|
799
|
15
|
8
|
40
|
6
|
-
|
21.63
|
23.35
|
| 1180
|
1289
|
1028
|
899
|
65
|
8
|
90
|
6
|
-
|
23.36
|
25.08
|
| 1280
|
1389
|
1128
|
999
|
40
|
9
|
40
|
7
|
-
|
25.09
|
26.81
|
| 1380
|
1489
|
1228
|
1099
|
15
|
10
|
90
|
7
|
-
|
26.82
|
28.54
|
| 单位:mm 注: B型的最大行程为两个滑块螺帽紧密连接的数值。
|

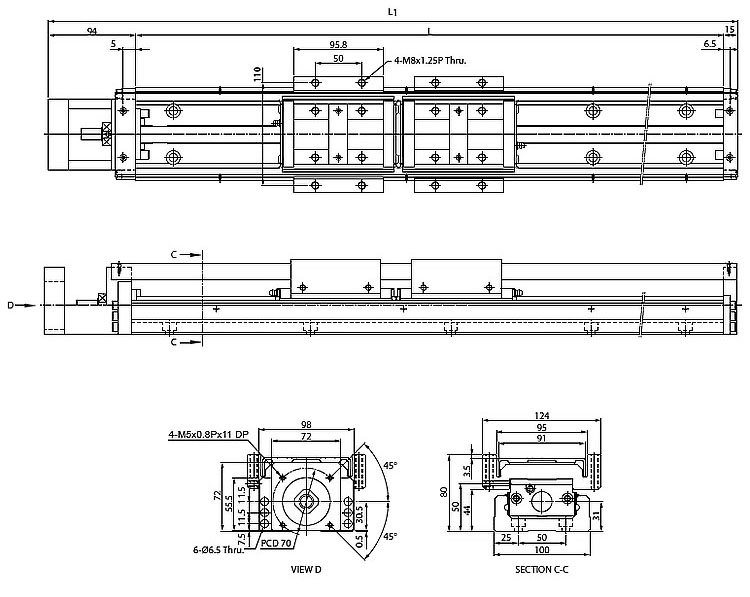

KM55防护罩型(A、B型) 尺寸表
| 轨道长度L
|
总长度L1
|
最大行程范围
|
总重量 (kg)
|
| A型
|
B型
|
A型
|
B型
|
| 980
|
1089
|
828
|
699
|
21.78
|
24.25
|
| 1080
|
1189
|
928
|
799
|
23.61
|
26.08
|
| 1180
|
1289
|
1028
|
899
|
25.44
|
27.91
|
| 1280
|
1389
|
1128
|
999
|
27.26
|
29.73
|
| 1380
|
1489
|
1228
|
1099
|
29.09
|
31.56
|
| 单位:mm 注: B型的最大行程为两个滑块螺帽紧密连接的数值。
|
注：KM线性模组系列为stp格式3D图，为了方便查看我们已经转换为3D-pdf格式，部分浏览器不支持，请用专业pdf软件查看。
